Hur man väljer ett cirkulärt LED-aluminiumkretskort för downlights och panelljus

Ett cirkulärt LED-aluminiumkretskort måste göra mer än att bära en LED-krets. Den måste passa belysningsarmaturen, stödja komponentlayouten och uppfylla de elektriska och mekaniska kraven för den färdiga produkten. För tillverkare av downlights och panelljus bestäms skivans kontur ofta av huset, men andra beslut – inklusive tjocklek, kopparvikt, monteringsegenskaper och ytfinish – påverkar också om designen kan flyttas smidigt in i produktionen.

Att välja en bräda baserat på enbart diameter kan lämna viktiga frågor obesvarade. En design kan passa höljet men lämnar otillräckligt utrymme för komponenter eller monteringsdetaljer. En bräda kan uppfylla det nominella tjocklekskravet men ändå komma i konflikt med det tillgängliga monteringsutrymmet. Dessa detaljer granskas bäst innan en prototyp beställs.

Den här guiden täcker de viktigaste övervägandena när du väljer ett cirkulärt LED-aluminiumkretskort för downlights och panelljus, från mekaniska dimensioner till tillverkningsdata. Den är avsedd för produktdesigners, belysningstillverkare och inköpsteam som behöver förvandla ett designkrav till en tydlig PCB-specifikation.

Börja med belysningsarmaturen, inte PCB-katalogen

Armaturen ska sätta startpunkten för val av bräda. Innan du väljer ett cirkulärt aluminiumkretskort, bekräfta det tillgängliga utrymmet inuti lampan, hur brädet kommer att säkras och läget för eventuella omgivande delar. Reflektorn, diffusorn, medbringaren, fästelementen och huset kan alla påverka det användbara området.

Downlights och panelljus ställer inte alltid samma krav på tavlan. En downlight kan använda ett kompakt cirkulärt kretskort monterat i en reflektor eller värmeavledande hölje. En panellampa kan ha ett annat internt arrangemang, med LED-kortet placerat runt eller bakom en optisk komponent. Den faktiska layouten varierar beroende på produkt, så kretskortet bör utformas runt armaturen snarare än att väljas utifrån ett generellt storleksantagande.

En måttritning är mer tillförlitlig än ett mått taget från ett fotografi. Den ska visa ytterdiametern, monteringshål, utskärningar och andra funktioner som påverkar passformen. Om brädan måste sitta mot en viss yta, bör det gränssnittet också identifieras.

Det är användbart att skilja mellan de nominella skivmåtten och de dimensioner som är kritiska för montering. Till exempel kan ytterdiametern ha viss tolerans, medan en monteringshålsposition kan behöva anpassas tätt med en fast funktion i huset. Att markera kritiska mått på ritningen hjälper PCB-tillverkaren att förstå vilka detaljer som behöver särskild uppmärksamhet.

Välj brädets diameter och kontur noggrant

Cirkulära skivor används ofta där kretskortet behöver följa formen på ett lamphus. Trots det bör en rund kontur inte behandlas som en enkel diameterspecifikation. Kortet kan också kräva skruvhål, slitsar, skåror eller spelrum för ledningar och kontakter.

När du bekräftar dispositionen, kontrollera följande detaljer:

● Ytterdiameter: Bekräfta det tillgängliga utrymmet i fixturen och ta hänsyn till det faktiska monteringsarrangemanget.

● Monteringshål: Ange hålstorlekar, positioner och toleranser där så krävs.

● Utskärningar och skåror: Visa funktioner som behövs för att rensa husets ribbor, ledningar eller andra delar.

● Komponentavstånd: Lämna plats för lysdioder och andra komponenter utan att störa fästelement eller omgivande strukturer.

● Monteringsåtkomst: Överväg om skivan kan installeras och säkras med avsedd monteringsmetod.

En skiva som passar på en ritning kan fortfarande vara besvärlig att montera om ett skruvhuvud överlappar en komponent eller om ett kontaktdon sitter för nära kanten. Genom att granska kretskortet tillsammans med husritningen kan du fånga upp dessa konflikter före tillverkning.

Konturen bör också vara konsekvent över designfilerna. Om den mekaniska ritningen visar en diameter men tillverkningsdatan definierar en annan behöver leverantören förtydligas innan produktionen. En tydlig, godkänd disposition minskar risken för att ta emot brädor som matchar en fil men inte den avsedda fixturen.

Matcha brädans tjocklek till det tillgängliga utrymmet

Skivans tjocklek påverkar både den fysiska passformen och konstruktionen av PCB. För ett cirkulärt LED-aluminiumkretskort måste den valda tjockleken passa in i belysningsarmaturen samtidigt som den uppfyller designens mekaniska krav.

Xinda PCB listar en färdig korttjocklek på 1,0–2,5 mm för dess utvalda anpassade cirkulära LED-aluminiumkretskort. Dess bredare processspecifikation för kretskort av aluminium täcker färdiga skivtjocklekar från 0,4 mm till 3,0 mm . Dessa siffror beskriver olika omfattningar: den första är det angivna intervallet för den utvalda produkten, medan det andra är det allmänna processintervallet.

Den slutliga specifikationen bör bekräftas mot den faktiska designen. En tjockare skiva kan påverka den tillgängliga höjden för komponenter, monteringsdetaljer eller kontaktytan inuti fixturen. En tunnare skiva kan vara olämplig om det mekaniska arrangemanget kräver en annan grad av styvhet eller ett speciellt monteringsgränssnitt. Det bästa valet beror på hela monteringen, inte på tjockleken isolerat.

När du begär en offert, ange önskad färdig tjocklek istället för att bara be om ett aluminiumkretskort. Om konstruktionen tillåter alternativ, identifiera det acceptabla sortimentet och be leverantören att bekräfta genomförbarheten. Detta är mer användbart än att låta tillverkaren göra ett antagande.

Välj Koppartjocklek runt kretskraven

Koppartjocklek är en annan specifikation som bör följa den elektriska designen. Xinda PCB listar 1–2 oz koppartjocklek för det utvalda cirkulära LED-aluminiumkretskortet, medan det allmänna aluminiumkretskortets processintervall är 1–6 oz , beroende på konstruktion och design.

Kopparvikten bör ses över tillsammans med aktuella krav, spårbredd, avstånd och mängden tillgängligt dirigeringsutrymme. En tyngre kopparspecifikation gör inte automatiskt varje krets bättre, och den bör inte väljas utan att ta hänsyn till layout och tillverkningskrav.

Designfilerna måste kommunicera det avsedda kretsmönstret tydligt. Om kretsen har smala spår eller nära åtskilda funktioner, bör dessa områden kontrolleras mot tillverkarens angivna processkapacitet. Xinda PCB:s allmänna processspecifikation listar en minsta spårbredd och linjeavstånd på 0,15 mm. Möjligheten av en specifik design beror fortfarande på den kompletta skivkonstruktionen och de data som tillhandahålls för produktionen.

För en ny design är det klokt att låta leverantören granska tillverkningsfilerna innan beställningen släpps. Detta ger båda sidor en chans att identifiera oklara specifikationer eller potentiella tillverkningsproblem medan ändringar fortfarande är hanterbara.

Förstå rollen av aluminiumbasen

Aluminium används ofta i LED-belysningskretskort eftersom metallbasen kan hjälpa till att flytta värme bort från kretsområdet. I en cirkulär skiva är basmaterialet bara en del av den övergripande designen. Det dielektriska lagret, kopparmönstret, LED-placeringen och kontakten mellan PCB och fixturen påverkar alla resultatet.

Den presenterade Xinda PCB-produkten använder 5052 aluminiumlegering . Detta är det material som anges för produkten och bör specificeras när det matchar projektets krav. Om ett projekt kräver ett annat material eller en annan konstruktion, måste det kravet diskuteras separat snarare än att antas omfattas av den utvalda produkten.

Styrelsens installation har också betydelse. Ett kretskort monterat mot en lämplig värmeöverföringsyta kan bete sig annorlunda än ett med begränsad kontakt eller ett ojämnt gränssnitt. Konstruktörer bör därför se över skivan och dess monteringsarrangemang som delar av samma sammansättning.

Av denna anledning bör materialval inte användas som ersättning för kontroll av den färdiga ljusdesignen. Om driftstemperaturen är viktig för applikationen bör valideringen återspegla den faktiska fixturen och driftsförhållandena. PCB-leverantören kan bekräfta konstruktionsdetaljer, medan belysningsproduktteamet måste utvärdera hela systemet.

Planera LED-layouten runt den optiska och mekaniska designen

LED-arrangemanget påverkar mer än kretsens utseende. Komponentpositioner måste fungera med fixturens optiska design, tillgänglig brädyta och mekaniska egenskaper. På ett cirkulärt kretskort kan layouten följa en ring, använda flera grupper av lysdioder eller anta ett annat arrangemang baserat på produktens belysningskrav.

PCB-layouten bör lämna tillräckligt med utrymme för monteringshål och andra funktioner. Det bör också ta hänsyn till komponentdimensioner och placeringstoleranser. Om lysdioder är placerade för nära en utskärning eller kant kan designen bli svår att montera eller komma i konflikt med närliggande delar.

För panellampor måste panelarrangemanget beaktas vid sidan av diffusorn eller ljusledaren som används av armaturen. För downlights kan förhållandet mellan LED-lägena, reflektor och hölje påverka den färdiga ljusfördelningen. Dessa är överväganden på produktnivå, så PCB-layouten bör ses över med relevant mekanisk och optisk information tillgänglig.

Om konstruktionen använder kontakter, kablar eller ytterligare elektroniska komponenter, bör deras placering inkluderas i monteringsritningen. Detta hjälper tillverkaren att förstå den avsedda konfigurationen och gör det lättare att identifiera potentiella konflikter innan prover produceras.

Layouten ska även lämna utrymme för praktiskt monteringsarbete. Komponenter måste placeras där de avsedda monterings- och ledningsarrangemangen kan rymma dem. När skivan har en snäv cirkulär kontur kan även en liten förändring i komponentpositionen påverka det tillgängliga utrymmet för en skruv, koppling eller kantavstånd. En layoutgranskning med den mekaniska ritningen kan hjälpa till att identifiera dessa problem innan de leder till en reviderad tavla.

Kontrollera toleranser och passform innan du slutför designen

Nominella mått beskriver den avsedda skivstorleken, men produktionsritningar måste också ta upp hur stor variation som är acceptabel. Detta spelar roll när ett cirkulärt kretskort måste passa in i ett gjutet hölje eller vara i linje med redan existerande monteringspunkter.

Alla dimensioner behöver inte samma tolerans. En liten variation i ett område med generöst utrymme kan ha liten effekt på monteringen, medan ett hål som måste passa in i en fast stolpe kan vara mycket mer kritiskt. Identifiera de dimensioner som direkt påverkar passformen och ge de nödvändiga toleranserna där de är viktiga.

Det är också värt att se över förhållandet mellan PCB och delarna runt det. Tänk på det utrymme som behövs för fästelement, ledningar och komponentkroppar, samt eventuella begränsningar som åläggs av reflektorn eller locket. Om kortet är avsett att kontakta en annan yta, kontrollera att den mekaniska ritningen kommunicerar det erforderliga gränssnittet.

Innan du godkänner designen, jämför PCB-konturen med den senaste husritningen. Om höljet fortfarande revideras, se till att PCB och mekaniska team arbetar från kompatibla versioner. Detta enkla koordinationssteg kan förhindra att en skiva tillverkas till en dimension som inte längre är giltig.

Bekräfta ytfinishen innan du beställer

Ytfinish är en del av tillverkningsspecifikationen och bör väljas med bräddesign och monteringsprocessen i åtanke. Xinda PCB:s allmänna PCB-processalternativ i aluminium inkluderar OSP, HASL, immersionsguld, blyfritt immersionstenn och immersionssilver.

Dessa ytbehandlingar bör inte behandlas som utbytbara val för varje projekt. Det lämpliga alternativet beror på design, komponentmonteringskrav och kundens acceptanskriterier. Om kretskortet kommer att monteras med elektroniska komponenter, bör den valda finishen bekräftas som lämplig för den avsedda monteringsprocessen.

Offertförfrågan bör namnge önskad finish eller be tillverkaren att granska alternativen mot applikationen. Att lämna finishen ospecificerad kan leda till olika antaganden mellan leverantörer, vilket gör offerter svårare att jämföra.

Om ett projekt har en befintlig godkänd design, håll ytfinishen i överensstämmelse med den specifikationen om inte en ändring har granskats och accepterats. Detta är särskilt användbart när man går från prototypprover till upprepad produktion.

Vilken tillverkningsinformation ska du skicka?

En leverantör kan bedöma ett anpassat cirkulärt LED-aluminiumkretskort mer exakt när förfrågan inkluderar både elektrisk och mekanisk information. Ett produktfoto kan hjälpa till att förklara den avsedda användningen, men det ger inte tillräckligt med detaljer för att tillverka på egen hand.

Ett praktiskt designpaket inkluderar normalt:

Om beställningen inkluderar komponentmontering, tillhandahåll även materialförteckning, placeringsdata och monteringsritning. Dessa dokument hjälper till att skilja en ren PCB-order från en begäran om ett monterat kretskort.

Revisionskontroll är viktigt när filer uppdateras under utveckling. Identifiera den aktuella versionen tydligt och se till att ritnings- och tillverkningsdata beskriver samma design. Om några dimensioner eller krav fortfarande granskas, ange det innan du begär en produktionsoffert.

Kontrollera allmänna processgränser mot den faktiska designen

En publicerad processspecifikation hjälper köpare att förstå utbudet som en tillverkare kan stödja, men det bör inte läsas som en garanti för att varje kombination av dimensioner, material och kretsegenskaper kan produceras utan granskning.

Xinda PCB:s allmänna PCB-specifikation i aluminium listar en maximal bearbetningsstorlek på 120 cm × 60 cm , koppartjocklek på 1–6 oz , tjocklek på färdiga skivor på 0,4–3,0 mm och en minsta spårbredd och linjeavstånd på 0,15 mm . Det cirkulära LED-aluminiumkretskortet har ett mer specifikt angivet intervall på 1,0–2,5 mm färdig tjocklek och 1–2 oz koppartjocklek.

När en design använder en kombination av snäva mellanrum, ovanliga utskärningar, specifika tjocklekar eller andra begränsningar, skicka de faktiska tillverkningsfilerna för granskning. Leverantören kan då bekräfta om den efterfrågade konstruktionen passar den avsedda processen och identifiera eventuella punkter som behöver förtydligas.

Denna recension är särskilt användbar för anpassade former. En cirkulär kontur kan vara okomplicerad, men kombinationen av hål, skåror, spårvägar och komponentpositioner kan göra en design annorlunda från en annan. Att bekräfta genomförbarheten innan produktionen hjälper till att undvika onödiga ändringar efter att prover har gjorts.

Granska elektriska krav vid sidan av den mekaniska konstruktionen

Mekanisk passform är bara en del av ett framgångsrikt PCB-val. Kretsen måste också matcha de elektriska krav som fastställs av belysningsproduktens design. Aktuell efterfrågan, spårgeometri och komponentarrangemanget bör betraktas tillsammans snarare än behandlas som separata beslut.

PCB-tillverkaren behöver exakta tillverkningsdata för att producera det avsedda kretsmönstret. Produktteamet bör säkerställa att filerna återspeglar den godkända designen och att eventuella särskilda krav har dokumenterats. Om kretsen revideras bör de senaste filerna ersätta föråldrade versioner innan beställningen släpps.

Testning bör diskuteras i termer av de egenskaper som behöver kontrolleras. Elektrisk testning kan omfatta kontinuitet och isolering enligt överenskommen testmetod, medan visuell inspektion tar upp synliga egenskaper hos den tillverkade kretsen. Ingen av dem ska antas verifiera prestandan för den kompletta LED-armaturen.

För en ny ljusdesign bör produktteamet fastställa vad som behöver valideras på PCB-nivå och vad som måste kontrolleras efter installation i lampan. Denna distinktion hjälper till att undvika att lita på en styrelseinspektion för att svara på frågor som bara kan utvärderas i den sammansatta produkten.

Undvik vanliga problem under PCB-val

Många undvikbara problem uppstår eftersom ett krav antogs snarare än bekräftades. Några kontroller under designgranskning kan göra beställningsprocessen mer förutsägbar.

Att välja brädan enbart efter diameter. Ytterdiametern kan vara korrekt, men monteringshål, urskärningar eller komponentavstånd kan fortfarande komma i konflikt med fixturen. Granska hela konturen och monteringsritningen innan du släpper designen.

Använder en allmän specifikation istället för den nödvändiga konstruktionen. En leverantörs breda processsortiment definierar inte automatiskt konstruktionen av en viss produkt. Ange erforderlig aluminiumlegering, färdig tjocklek, koppartjocklek och ytfinish i förfrågan.

Lämnar kritiska toleranser odefinierade. Om en dimension avgör om brädan passar eller är i linje med en annan del, tillhandahåll den nödvändiga toleransen. Undvik att tillämpa onödigt snäva toleranser för varje detalj när endast vissa dimensioner påverkar monteringen.

Skickar inkonsekventa tillverkningsfiler. Ett ritnings- och tillverkningspaket som beskriver olika versioner kan leda till förseningar eller felaktig produktion. Bekräfta den aktuella revisionen och åtgärda avvikelser innan du beställer.

Förutsatt att alla leverantörer anger samma omfattning. En offert kan täcka barboard-tillverkning, medan en annan inkluderar tilläggstjänster. Bekräfta leveranser, inspektionskrav och eventuellt monteringsarbete innan du jämför priser.

Dessa kontroller ersätter inte teknisk granskning, men de hjälper till att göra kraven tydligare för både kund och tillverkare.

Granska en prototyp innan du släpper produktionsordern

Prototypprover ger belysningsteamet en möjlighet att bekräfta den mekaniska passningen och jämföra den tillverkade skivan med den godkända designen. Granskningen bör omfatta mer än om kretskortet ser korrekt ut.

Kontrollera att kortet passar in i huset, monteringshålen är inriktade och komponenterna har det fria utrymmet. Verifiera materialet och tjockleken mot den överenskomna specifikationen. Om elektriska eller funktionella kontroller krävs, bekräfta att de relevanta testerna har genomförts och granskats.

Alla begärda ändringar ska registreras i designfilerna innan produktionsordern släpps. En reviderad kontur, flyttat hål eller ändrat kopparmönster måste återspeglas i det godkända tillverkningspaketet. I annat fall kan leverantören producera nästa batch med en tidigare version.

När ett prov har godkänts, behåll motsvarande filer och specifikation som produktionsreferens. Detta gör återkommande beställningar lättare att hantera och ger både köpare och leverantör en gemensam grund för att kontrollera framtida leveranser.

Välja en leverantör för anpassade cirkulära LED-aluminiumkretskort

Val av leverantör bör överväga mer än det angivna enhetspriset. Köpare måste veta om tillverkaren kan stödja den erforderliga skivkonstruktionen, granska de medföljande filerna och förklara omfattningen av dess inspektionsprocess.

Innan du gör en beställning, bekräfta skriftligt material, färdig tjocklek, kopparspecifikation, ytfinish och dimensionskrav. Fråga vilka inspektionssteg som ingår och vilka acceptanskriterier som kommer att användas. Om prover behövs, klargör provkvantitet, godkännandeprocess och hur godkända ändringar kommer att föras in i produktionen.

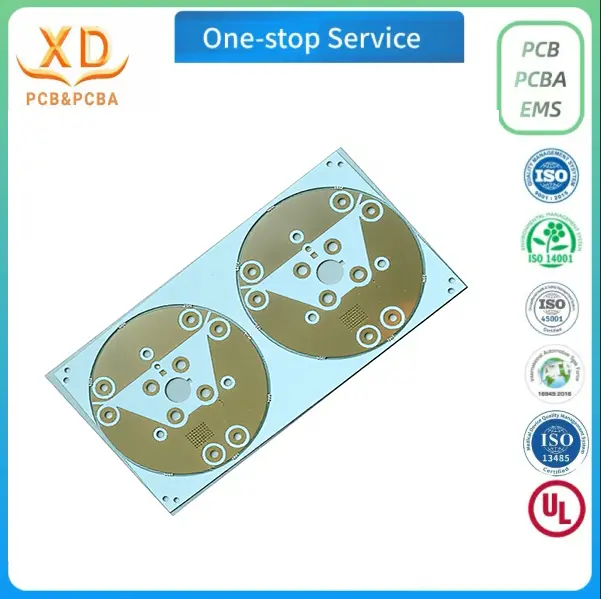

Xinda PCB erbjuder skräddarsydd aluminium-PCB-tillverkning för LED-belysningstillämpningar, inklusive cirkulära aluminiumskivor för downlights och panelljus. Dess utvalda produkt använder 5052 aluminiumlegering, med en angiven tjocklek på färdiga skivor på 1,0–2,5 mm och koppartjocklek på 1–2 oz. Anpassade prover och volymbeställningar accepteras.

För en offert, ange erforderliga skivmått, tillverkningsfiler, material- och kopparspecifikationer, ytfinish och kvantitet. Om konstruktionen har speciella monterings- eller monteringskrav, inkludera relevant ritning och förklara vilka dimensioner som är kritiska.

Produktinformation finns tillgänglig på www.xdpcba.com . Projektförfrågningar kan skickas till bluesky@xdpcba.com eller Sales10@xdpcba.com .

En tydlig specifikation gör det enklare att beställa anpassade PCB

Att välja ett cirkulärt LED-aluminiumkretskort är ett designbeslut som kopplar belysningsarmaturen till tillverkningsprocessen. Skivans kontur måste passa in i huset, tjockleken och kopparkonstruktionen måste överensstämma med kraven och filerna måste kommunicera avsedd design utan tvetydighet.

En komplett specifikation ger leverantören ett bra underlag för offert och hjälper produktteamet att granska prover mot de faktiska kraven. När design, tillverkningsdata och acceptanskriterier är anpassade, blir det lättare att gå från en initial prototyp till upprepade beställningar med färre undvikbara revisioner.

För downlight- och panelljusprojekt, börja med armaturens dimensioner och monteringsarrangemang, bekräfta skivkonstruktionen och få tillverkningsfilerna granskade före produktion. Dessa steg hjälper till att hålla valet av PCB praktiskt och beställningsprocessen tydlig.
