Vad är en LED Driver PCB och hur fungerar den i LED-belysning?

En LED-belysningsprodukt är bara lika pålitlig som det elektriska systemet som driver dess ljuskälla. Bakom de synliga lysdioderna hanterar drivkretsen den elektriska ingången och tillhandahåller de driftsförhållanden som krävs av LED-modulen. Det tryckta kretskortet som stöder den kretsen måste rymma de komponenter, elektriska anslutningar, mekanisk struktur och tillverkningskrav som definieras av produktdesignen.

Ett LED-drivrutin-kretskort är kretskortet som används för att montera och ansluta de elektroniska komponenterna i en LED-drivrutin. Beroende på produktarkitekturen kan den stödja effektomvandling, strömreglering, skyddsfunktioner eller styrkretsar. Dess design påverkar komponentplacering, elektrisk routing, monteringsåtkomst och hur föraren passar in i den färdiga belysningsprodukten.

För en PCB-produktchef innebär att välja eller utveckla en LED-drivrutin PCB mer än att bekräfta kortets dimensioner och koppartjocklek. Ingenjörsteamet måste definiera förarens elektriska krav, välja en lämplig kortkonstruktion, se över layouten och fastställa tillverkningsspecifikationer innan designen släpps.

Dessa beslut påverkar också hur drivkretskortet fungerar med LED-ljuskortet. Vissa belysningsprodukter använder ett separat drivkort och LED-kort, medan andra integrerar funktioner i en mer kompakt montering. Varje arrangemang uppvisar olika elektriska, termiska och mekaniska krav.

Vad är ett kretskortskort för LED-drivrutiner?

En LED-drivkrets är den fysiska plattformen på vilken komponenterna i en LED-drivkrets är monterade och sammankopplade. Det ger ledande banor mellan komponenterna samtidigt som det bibehåller avståndet, layouten och det strukturella stödet som krävs av konstruktionen.

PCB själv reglerar inte ström eller omvandlar spänning. Dessa funktioner utförs av den elektroniska kretsen som är monterad på kortet. PCB gör kretsen fysiskt realiserbar genom att tillhandahålla kopparanslutningar, komponentmonteringsytor och isoleringsstruktur som behövs för den avsedda designen.

En LED-drivrutin-kretskort kan innehålla komponenter som växlingskontroller, transistorer, dioder, motstånd, kondensatorer, induktorer och kontakter. Den exakta komponentuppsättningen beror på förarens topologi, ingångskrav, utgångsegenskaper och ytterligare funktioner.

Till exempel kan en drivenhet designad för en växelströmsdriven belysningsprodukt kräva ett annat kretsarrangemang än en drivenhet som levereras av en lågspänningslikströmskälla. Vissa produkter kräver dimningsgränssnitt, kommunikationsfunktioner eller ytterligare skyddsfunktioner. Dessa krav påverkar komponentvalet och PCB-layouten.

Ur ett produktutvecklingsperspektiv är LED-drivkretskortet därför en del av ett större elsystem. Dess krav bör fastställas tillsammans med förarspecifikationen, LED-modulens egenskaper och mekanisk design för den kompletta armaturen.

En skiva som fysiskt kan rymma komponenterna är inte nödvändigtvis lämplig för produktion. Kretslayouten, isoleringskraven, komponentavstånden och monteringsprocessen måste också vara kompatibla med den avsedda applikationen.

Hur fungerar en LED-drivrutin PCB i LED-belysning?

Funktionen för en LED-drivrutin PCB beror på kretsen som är monterad på den. I ett typiskt LED-belysningssystem får föraren elektrisk ström från en källa och ställer ström så att LED-ljuskällan kan fungera inom de angivna elektriska gränserna.

Lysdioder är strömdrivna enheter. Deras framspänning varierar med enhetens egenskaper, driftsström och temperatur. Att ansluta en LED-modul direkt till en olämplig strömkälla kan resultera i för hög ström eller instabil drift. En lämpligt utformad drivrutin hanterar elförsörjningen enligt kraven för LED-belastningen.

Processen kan betraktas genom flera funktionella steg.

Effektinmatning och konditionering

Föraren får ström från sin avsedda källa. Beroende på designen kan kretsen innefatta ingångsskydd, filtrering, likriktning eller andra konditioneringsfunktioner. Det erforderliga arrangemanget beror på om källan ger växelström eller likström och på förarens elektriska arkitektur.

Effektomvandling

Vissa drivrutiner konverterar den inkommande spänningen till ett annat spännings- eller strömområde. Switchingomvandlare, linjära kretsar och andra topologier kan användas beroende på applikation. Varje tillvägagångssätt har olika designöverväganden som involverar effektivitet, komponentantal, termiskt beteende och elektrisk prestanda.

Nuvarande reglering

Drivrutinen reglerar strömmen som tillförs LED-lasten enligt den valda kretsdesignen. Konstantströmdrivare är vanliga i LED-belysning eftersom de upprätthåller en målström över ett definierat driftsområde. Andra system kan använda konstantspänningsförsörjning med extra strömreglering integrerad i LED-modulen.

Utgångsanslutning

Förarens utgång ansluts till LED-kortet eller modulen. Anslutningsval, polaritet, ledningsdragning och terminalplacering måste matcha de mekaniska och elektriska kraven för belysningsenheten.

Skydd och kontroll

Beroende på produkt kan föraren inkludera skydd mot förhållanden som överström, överspänning eller för hög temperatur. Dimning och andra styrfunktioner kan också ingå. Dessa funktioner måste stödjas av kretsdesignen snarare än antas finnas på varje LED-drivrutin-kretskort.

PCB:n ansluter komponenterna som utför dessa funktioner. Dess layout måste stödja de erforderliga elektriska vägarna samtidigt som man tar hänsyn till strömnivåer, komponentplacering, isolering, värmealstring och tillverkningsbegränsningar.

Av denna anledning bör LED-drivrutinen PCB-design börja med kretskraven och arbeta mot ett tillverkningsbart kort, snarare än att behandla PCB som en separat mekanisk komponent.

Vad är skillnaden mellan en LED Driver PCB och en LED Light PCB?

LED-drivrutinen PCB och LED-ljus PCB kan vara en del av samma belysningsprodukt, men de utför olika jobb.

Driverkortet stöder elektroniken som konditionerar och reglerar strömmen. LED-ljustavlan bär lysdioderna som producerar belysning och tillhandahåller deras elektriska anslutningar. Beroende på design kan LED-ljustavlan använda FR-4, aluminium MCPCB eller annan lämplig konstruktion.

I en produkt med separata kort levererar drivrutinen den elektriska effekt som LED-modulen kräver. De två korten måste vara kompatibla när det gäller utström, spänningsområde, anslutningsarrangemang och mekanisk integration.

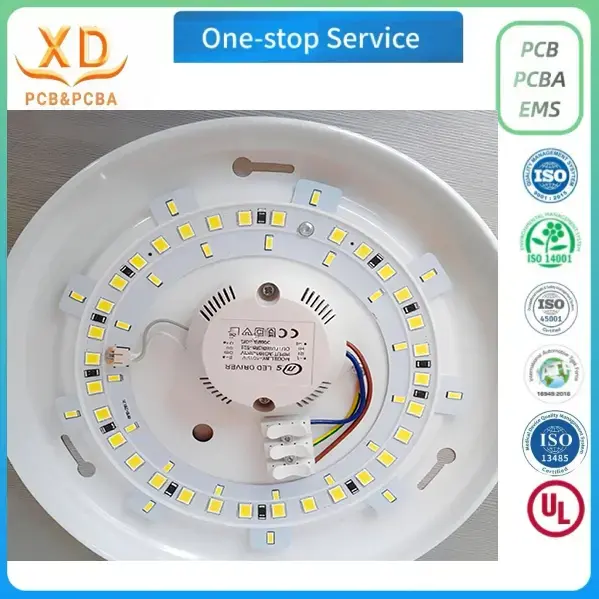

Till exempel kan en LED-downlight ha en drivenhet placerad i ett separat hölje och en LED-modul monterad på en värmespridande metallstruktur. Drivrutinen PCB och LED-kort har olika layouter eftersom deras komponenter och driftsfunktioner skiljer sig åt.

En kompakt lampa kan istället använda en integrerad design där drivrutinen och LED-kretsen delar ett närmare sammankopplat fysiskt arrangemang. Om funktionerna placeras på separata kort eller kombineras beror på krav på elektrisk isolering, tillgängligt utrymme, termiska förhållanden, monteringshänsyn och produktkostnad.

Dessa konfigurationer bör inte behandlas som utbytbara utan att granska hela designen. Integrerande kretsar kan minska antalet separata sammansättningar, men det kan också ändra routing, avstånd, termiska och underhållskrav.

En produktchef bör därför fastställa den elektriska arkitekturen innan PCB-specifikationen slutförs. Nyckelfrågan är inte bara vilket kortmaterial som ska användas, utan hur varje kretssektion bidrar till driften av den färdiga belysningsprodukten.

Varför spelar LED-drivrutin PCB-design roll?

En drivkrets kan vara elektriskt korrekt i princip och fortfarande stöta på problem när den överförs till ett fysiskt PCB. Kortlayouten avgör hur komponenter ansluts, hur mycket utrymme de tar upp och hur kretsen interagerar med kapslingen och monteringsprocessen.

En viktig faktor är aktuell routing. Högströmsvägar kan kräva andra spårdimensioner från lågströmssignalanslutningar. Lämplig kopparbredd beror på faktorer som ström, tillåten temperaturökning, koppartjocklek, spårgeometri och den omgivande termiska miljön. Ett universellt spårbreddsvärde kan inte ersätta en designspecifik beräkning.

Byte av strömförsörjning introducerar ytterligare layoutproblem. Högfrekventa strömslingor, omkopplingsnoder och känsliga återkopplingssignaler kan behöva noggrann placering och dirigering. Dåliga layoutval kan bidra till elektromagnetiska störningar, oönskad koppling eller instabilt kretsbeteende.

Komponentavståndet spelar också roll. Kortet måste ge tillräckligt utrymme för komponentkroppar, terminaler, kontakter och monteringsutrustning. Om kretsen innehåller farliga spänningar måste isolationsavstånd och andra säkerhetsrelaterade krav fastställas enligt tillämpliga standarder och produktdesign.

Mekanisk integration bör övervägas samtidigt. Ett drivkretskort kan behöva monteringshål, kontaktdon, spår eller specifika kantmått för att passa in i huset. Styrelsens disposition bör ses över mot det faktiska höljet i stället för att utvecklas självständigt.

Tillverkbarhet är en annan viktig del av designprocessen. Komponenter bör placeras på ett sätt som stödjer den avsedda monteringsmetoden. Komponenter med fin stigning, tätt placerade dynor, ovanliga skivkonturer och begränsad åtkomst kan påverka produktionsplanering och inspektion.

Ur en produktchefs perspektiv hänger dessa frågor ihop. En ändring av komponentlayouten kan påverka kortets dimensioner, tillverkningsdata, kapslingsdesign och monteringssekvens. Att granska hela designen innan tillverkning hjälper till att identifiera konflikter samtidigt som de fortfarande är relativt lätta att korrigera.

Vilket material är lämpligt för en LED Driver PCB?

Materialvalet beror på kretsens elektriska, termiska och mekaniska krav. Det mest lämpliga materialet är det som uppfyller designspecifikationen och som kan tillverkas konsekvent för den avsedda applikationen.

FR-4 är ett glasfiberförstärkt epoxilaminat som vanligtvis används för elektroniska kretskort. Den stöder ett brett utbud av konventionella elektroniska konstruktioner och finns i olika tjocklekar och materialkvaliteter.

För ett LED-drivkort kan FR-4 vara lämpligt när dess elektriska egenskaper, termiska gränser, isoleringsegenskaper och mekaniska hållfasthet uppfyller kretsens krav. Det slutliga valet måste fortfarande ta hänsyn till arbetsspänning, komponentvärmegenerering, erforderliga kryp- och spelavstånd samt driftsmiljön.

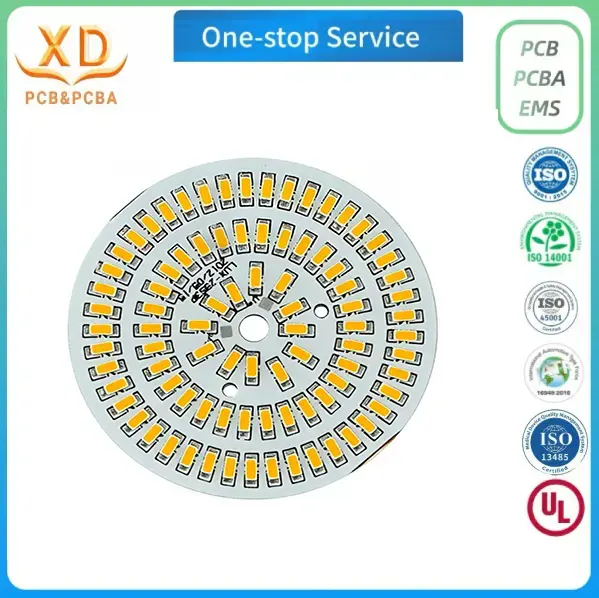

Ett kretskort med metallkärna i aluminium har en annan konstruktion. Den inkluderar typiskt ett ledande kopparkretsskikt, ett elektriskt isolerande dielektriskt skikt och en aluminiumbas. Aluminiumbasen ger mekaniskt stöd och utgör en del av den termiska vägen från kretsskiktet mot kortets monteringsstruktur.

MCPCB i aluminium används ofta för LED-ljuskällsmoduler där värmeöverföring är en viktig designfaktor. De är dock inte automatiskt det föredragna valet för varje förarkrets. Materialet ska utvärderas mot kretsens isoleringskrav, komponentarrangemang, elektrisk design och termiska förhållanden.

I vissa belysningsprodukter fungerar ett FR-4-drivkort och ett LED-kort i aluminium tillsammans. Detta arrangemang gör att varje bräda kan fylla en annan funktion inom det övergripande systemet.

Xinda PCB listar FR-4 för sitt kretskort med LED-drivrutiner och aluminiumsubstrat för sitt MCPCB-erbjudande. Detta ger underlag för att diskutera båda skivtyperna inom ett LED-belysningsprojekt, men den slutliga konstruktionen bör bekräftas för den specifika designen.

När man utvecklar en anpassad LED PCB bör köpare undvika att välja ett material baserat enbart på dess namn eller pris. Kortspecifikationen bör följa kraven för kretsen och hela belysningsprodukten.

Hur ska koppartjocklek och skivtjocklek specificeras?

Koppartjocklek och färdig brädtjocklek är två separata specifikationer. Båda bör definieras tydligt i tillverkningsdokumenten eftersom de påverkar olika aspekter av styrelsen.

Koppartjockleken beskriver det ledande kopparskiktet. Det påverkar kretsens strömförande kapacitet, även om faktisk prestanda också beror på spårbredd, strömfördelning, termiska förhållanden och acceptabel temperaturökning.

Färdig kartongtjocklek avser den totala tjockleken på den färdiga PCB-strukturen. Det påverkar mekanisk passform, tillgängligt utrymme, monteringsarrangemang och kompatibilitet med kapslingen.

För sin anpassade LED-drivrutin och aluminium PCB-produkt, listar Xinda PCB en korttjocklek på 1,0–2,5 mm och koppartjocklek på 1–2 oz. De allmänna PCB-bearbetningsspecifikationerna för aluminium ger ett bredare intervall på 0,4–3,0 mm färdig tjocklek och 1–6 oz koppartjocklek.

Dessa siffror ska tolkas enligt den specifika produktkonstruktionen. Det allmänna PCB-bearbetningsområdet för aluminium gäller inte automatiskt för varje FR-4-drivkort eller alla möjliga kombinationer av material och tjocklek.

När man förbereder en offertförfrågan bör ingenjörsteamet ange den erforderliga färdiga tjockleken och kopparspecifikationen snarare än att be om en generisk standardskiva. Om designen fortfarande är under utveckling kan PCB-tillverkaren granska de föreslagna kraven och bekräfta om de passar det tillgängliga produktionssortimentet.

The same principle applies to trace width and spacing. Xinda PCB lists a minimum trace width and line spacing of 0.15 mm in its general aluminum PCB process specifications. This is a stated processing parameter, not a universal recommendation for power-carrying traces. The actual design must meet its electrical and manufacturing requirements.

A complete specification reduces the risk of different suppliers quoting boards with different constructions. It also provides a consistent basis for sample approval and repeat orders.

What Information Is Needed for a Custom LED Driver PCB?

A custom LED driver PCB project should begin with a clear set of engineering and manufacturing documents. The required information depends on the development stage, but several items are especially useful when preparing a design for fabrication.

Electrical requirements

The design documentation should identify the intended input source, output requirements and relevant operating conditions. For the driver circuit, this may include voltage ranges, target current, load characteristics and any required control or protection functions.

These details establish the electrical context for the board layout. Without them, it is difficult to assess whether the component arrangement and conductive paths meet the intended requirements.

PCB fabrication data

Gerber files or equivalent fabrication data define the board's copper patterns and other manufacturing layers. Drill files communicate the required hole locations and sizes. A mechanical drawing should show the outline, dimensions, mounting features and relevant tolerances.

The files need to represent the same design revision. If the drawing and fabrication data conflict, the discrepancy should be resolved before production begins.

Material and stack-up information

The board specification should identify the intended material, layer structure, finished thickness and copper requirements. For a metal-core board, the relevant insulation and aluminum-base construction should also be confirmed.

Assembly information

If the project includes component assembly, the manufacturer may need a bill of materials, component placement data and assembly drawings. The buyer should confirm which assembly services are available and which materials or files must be supplied.

Order and inspection requirements

The request should state the sample quantity, expected production quantity, surface finish where applicable, testing requirements and packaging expectations. Any critical dimensions or special acceptance criteria should be documented in advance.

Providing these details helps the PCB manufacturer evaluate the request more accurately. It also allows the engineering and purchasing teams to compare quotations on a consistent basis.

For a custom LED PCB design service, early communication is especially valuable when the circuit is still being revised. Questions about missing files, material requirements or manufacturing limits are easier to resolve before the board enters production.

What Should Be Checked Before the First PCB Sample Is Approved?

A prototype sample is an opportunity to verify whether the manufactured board matches the released design and can proceed to the next development stage. The evaluation should be based on documented requirements rather than appearance alone.

Start with the mechanical dimensions. Check the board outline, mounting holes, slots and connector positions against the approved drawing. If the PCB needs to fit into a specific housing, a physical fit check can reveal interference that may not be apparent in the design software.

Next, review the material and thickness requirements. Confirm that the sample follows the agreed specification and that the board's surface condition is acceptable for the intended assembly.

The circuit pattern should also be reviewed. Optical inspection can help identify visible defects, while electrical testing can check relevant continuity and isolation requirements. These tests address particular aspects of PCB quality; they do not replace functional testing of the complete LED driver.

For an assembled driver, further checks may be required to verify component placement, electrical connections and circuit operation. The exact evaluation depends on the project requirements and the assembly services included in the order.

If the sample reveals a problem, record the required change and update the relevant design documents. The manufacturer should receive the approved revision before producing another sample or moving to volume production.

Sample approval is a formal decision point. Once the buyer accepts the board, the approved files and specification should be retained as the reference for subsequent manufacturing orders.

How Does PCB Manufacturing Affect LED Driver Product Development?

Manufacturing requirements should be considered during design rather than after the circuit has been completed. A layout that works in an engineering prototype may still need adjustment before it can be produced consistently.

For example, component spacing may affect soldering access and inspection. A board outline with unusual cutouts may require additional review. A copper pattern that approaches the manufacturer's minimum trace or spacing limits may require confirmation before release.

The production process also depends on the board construction. Material preparation, circuit imaging, etching, solder mask application and surface finishing must follow the requirements of the selected PCB type. Inspection methods should be appropriate to the board design and the specified acceptance criteria.

Xinda PCB lists incoming material inspection, cutting, imaging, etching, solder mask printing, AOI inspection, electrical testing, final quality assurance and packaging among its aluminum PCB manufacturing operations. The specific process and applicable checks for an LED driver PCB should be confirmed against its material construction and order requirements.

For a product manager, manufacturing review is not simply a final quality step. It connects the design specification with the practical requirements of production.

A change to the board thickness, copper pattern or material can affect the mechanical design, fabrication files and quotation. These changes should be reviewed as part of the product development process, with clear revision control to ensure that engineering, purchasing and manufacturing teams work from the same information.

Can an LED Driver PCB Be Customized for Different Lighting Products?

Yes. An LED driver PCB can be developed around the electrical and mechanical requirements of a specific lighting product. The degree of customization depends on the circuit design, production capabilities and information available to the manufacturer.

A compact bulb, a commercial downlight and an industrial lighting fixture may require different driver arrangements. Their power requirements, component layouts, enclosure dimensions, connector positions and operating environments can differ significantly.

Customization may involve the board outline, mounting holes, thickness, copper specification, circuit routing and other fabrication requirements. If the project includes assembly, component placement and assembly documentation may also need to be defined.

However, customization should begin with a clear product requirement. Changing the board shape or thickness does not automatically make the circuit suitable for a different operating condition. Electrical performance, component ratings, insulation and applicable product safety requirements must still be addressed by the responsible design team.

For buyers, the most effective starting point is to provide the manufacturer with the available design files, required board specifications, intended quantity and outstanding technical questions. If the design is not finalized, those details help identify which decisions must be resolved before production.

Xinda PCB accepts custom samples and volume orders for its PCB offerings. The precise material, manufacturing range and available assembly services should be confirmed when discussing a specific LED driver project.

Final Considerations for LED Driver PCB Development

An LED driver PCB is more than a mounting platform for electronic components. It is the physical implementation of a circuit that must operate within defined electrical, mechanical and manufacturing limits.

A successful design starts with the requirements of the driver and the LED load. The board layout must support the intended circuit, while material selection, copper thickness, finished thickness and mechanical dimensions need to match the product specification.

Manufacturing information is equally important. Complete fabrication files, consistent design revisions and clearly defined inspection requirements give the PCB manufacturer a reliable basis for production. Prototype evaluation then provides an opportunity to check the board before the project moves forward.

For LED lighting companies developing a new product or revising an existing design, these decisions should be addressed together rather than handled as isolated tasks. A clear specification improves communication between engineering, purchasing and manufacturing teams and provides a stronger foundation for repeat production.

Xinda PCB offers PCB options that include FR-4 LED driver boards and aluminum-substrate MCPCBs. For project-specific requirements, buyers can review the Custom LED Driver Aluminum PCB for LED Light Modulesand confirm the applicable specifications before requesting a quotation.
